美域同润向全球客户提供强大的手板制作工艺 ，包括3D打印这样的快速验证设计、结构工艺，3D打印以最快速度、低成本提供了常用的手板加工 验证方式，现今的3D打印有很多主流技术：SLA、SLS、SLM、MJF、FDM 等，每种都有其最适用之处。美域同润销售经理张桢，今天带大家来了解透明件打印的主要打印工艺。

一、两大主流工艺对比（按透明度从高到低）

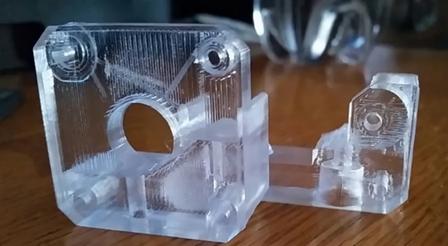

1. 光固化 SLA/DLP/LCD（做高透 / 光学件首选）

优势：层纹极细、原生光滑、透光率可达 90%+，可做透镜、流体通道、导光、医疗器械透明导板
短板：树脂偏脆、长期日晒易黄、需要后抛光、设备耗材成本高
适用：产品外观手板、光学镜片、水流可视化、灯罩、透明外壳、医疗导板

2. FDM 熔融沉积（低成本半透明 / 功能结构）

优势：材料韧性好、耐冲击、可做大件、桌面机即可打印、成本低
短板：层层堆叠有纹路，原生只能半透，很难做到全透明；内部填充缝隙会散光发白
适用：展示模型、灯罩、设备观察窗、防护外壳、结构验证件

二、透明专用材料选型

（1）光固化透明树脂（光学级）

1.       通用高透树脂（Clear Resin）
中性清澈，综合性价比最高，手板、灯具、流体模型通用；轻微二次固化发黄，抛光后接近亚克力

2.       低黄变光学树脂（Clear Pro/Watershed）
雾度＜1%，抗 UV、透光率极高，用于透镜、导光条、高精度光学原型，价格贵

3.       增韧透明树脂（PAF10/Clear Impact）
韧性提升，不易摔裂，适合需要受力的透明外壳、薄壁件，轻微淡蓝底色

4.       水洗透明树脂
不用异丙醇清洗，环保，但透光略差，适合简易展示件

（2）FDM 透明线材

1.       PETG（FDM 透明首选）
易打印、韧性好、耐温 70~80℃，半透明效果最佳；耗材便宜，家用机通用
打印要点：230–250℃喷嘴，80–90℃热床，耗材必须充分烘干除气泡

2.       透明 PC
高强度、耐温 110℃+，工业观察窗、安全罩专用；打印温度 270–300℃，设备要求高，不适合桌面机

3.       透明 PLA
最便宜，仅短期展示；低温易脆、遇热变形，透明度一般，不推荐功能性产品

4.       PMMA 亚克力丝材
透光接近原生亚克力，但极易堵头、收缩大，极少民用打印

三、打印参数优化（提升通透核心）

SLA 光固化透明件参数

1.       层厚：25–50μm（越薄层纹越少，透光越好），拒绝 0.1mm 以上厚层

2.       填充：100% 实心填充，杜绝内部空隙散光发白

3.       模型摆放：透光关键面 垂直于打印方向，减少光线穿过层纹；光学面不打支撑

4.       支撑：支撑仅布置在非外观面，支撑点越小越好，减少打磨痕迹

5.       曝光：标准曝光，不要过度曝光，否则严重发黄

FDM PETG 透明件参数

1.       层高 0.1–0.16mm，0.4mm 标准喷嘴

2.       100% 实心填充，直线填充模式

3.       打印速度放慢 20–40%，保证层间完全熔合，无微小缝隙

4.       耗材烘干：60℃烘 4–8 小时，彻底去除水分（气泡是发白头号元凶）

5.       关闭冷却风扇 / 降低风速，保证层间融合

四、后处理流程（决定最终透明度，缺一不可）

SLA 树脂标准高透流程

1.       清洗：异丙醇 IPA 浸泡 2–5 分钟，冲净表面残留树脂，未洗干净会雾蒙蒙

2.       去支撑：薄水口剪断，避免暴力撕扯导致表面发白

3.       低温短时二次固化：UV 灯 2–5 分钟即可，长时间暴晒 = 永久发黄

4.       逐级水磨抛光（关键）
400 目→800→1500→3000→5000→12000 目，全程水磨；每一级消除上一级划痕

5.       镜面精抛：金刚石抛光膏 + 软布轮打磨，表面达到镜面

6.       封层防黄：喷涂 UV 透明高光光油，填充微观划痕，隔绝紫外线防氧化发黄

FDM PETG 提升透明度流程

1.       打磨：400–3000 目逐级水磨，磨掉层纹

2.       抛光膏镜面处理

3.       浸涂透明环氧树脂 / 喷高光清漆，填平层间缝隙，大幅提升通透感

五、常见问题与解决办法

1.       零件整体发白、雾蒙蒙

￮       SLA：层厚太厚、填充非实心、IPA 清洗不彻底、支撑划痕未抛干净

￮       FDM：耗材含水气泡、层间未熔合、填充有间隙

2.       透明件放一段时间发黄
原因：树脂 UV 氧化、二次固化超时；解决：选用低黄变树脂、缩短固化、成品喷 UV 光油避光存放

3.       表面有一层磨砂雾感，抛不亮
砂纸跳目、划痕残留；必须循序渐进升目数，水磨不能干磨

4.       内部有细小气泡
SLA：树脂温度过低、搅拌不均；FDM：线材未烘干、喷嘴温度偏低

六、工艺选型速查表

七、设计小技巧

1.       透明壁厚尽量≥1.5mm，太薄易透光不均、发白

2.       透光观察面避免筋条、内凹台阶，会产生折射阴影

3.       如需局部透明：SLA 可分区建模实心；FDM 仅外壳实心，内部镂空减重

4.       光学曲面尽量少布置支撑，支撑痕迹打磨后仍会轻微雾化
